ทำความรู้จักโครงสร้างและหน้าที่ของ Linear Guide ในแต่ละส่วน

ในงานอุตสาหกรรมและระบบอัตโนมัติ Linear Guide หรือรางเลื่อนเชิงเส้น เป็นหนึ่งในอุปกรณ์สำคัญที่ช่วยให้การเคลื่อนที่ของชิ้นส่วนเป็นไปอย่างแม่นยำ ราบรื่น และมีประสิทธิภาพสูง ไม่ว่าจะเป็นในเครื่องจักร CNC ระบบแขนกล หรืออุปกรณ์ที่ต้องการความแม่นยำในการเคลื่อนที่แบบเชิงเส้น

บทความนี้จะพาคุณมาทำความรู้จักโครงสร้างของ Linear Guide ในแต่ละส่วน ว่ามีองค์ประกอบอะไรบ้าง และหน้าที่ของแต่ละชิ้นส่วนมีความสำคัญอย่างไรต่อการทำงานโดยรวม เพื่อให้คุณสามารถเลือกใช้งานได้อย่างเหมาะสม และเข้าใจหลักการทำงานของอุปกรณ์ชนิดนี้ได้ดียิ่งขึ้น

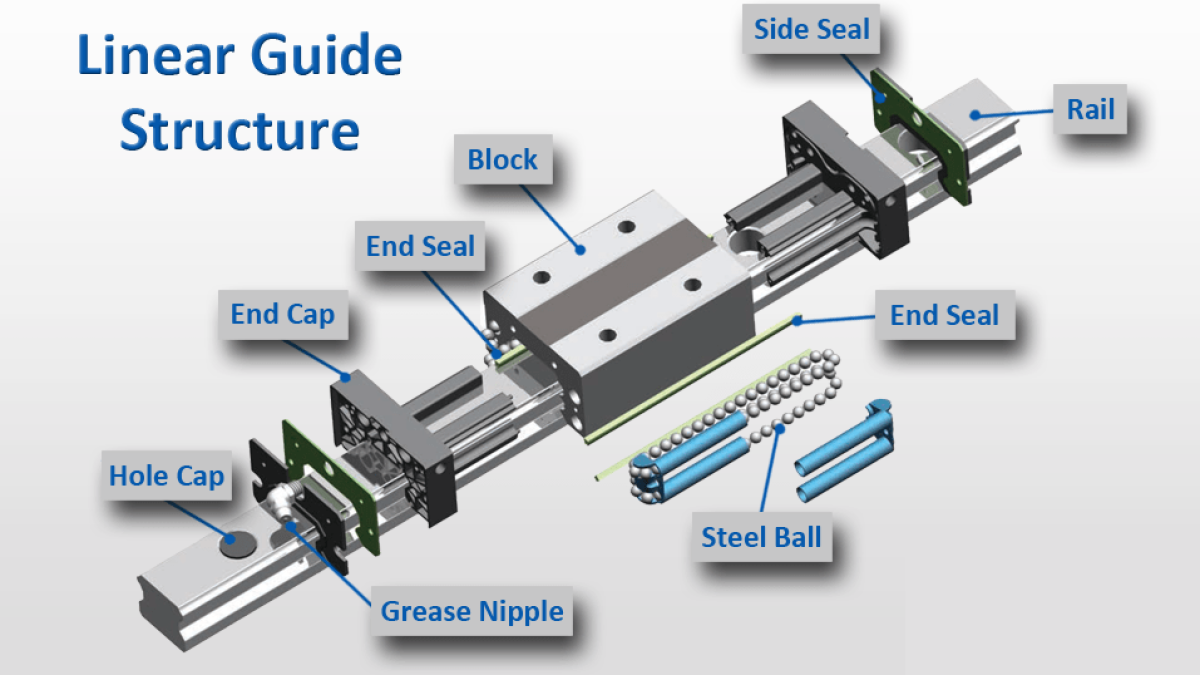

โครงสร้างของ Linear Guide ประกอบด้วยส่วนสำคัญดังนี้:

Rail (ราง)

เป็นส่วนที่มีลักษณะเป็นแท่งยาว มีผิวหน้าที่ถูกเจียระไนอย่างแม่นยำ ทำจากวัสดุแข็งแรง เช่น เหล็กกล้า (High Carbon Steel) หรือ Stainless Steel เพื่อให้ทนทานต่อแรงและการสึกหรอ บางรุ่นมีการเคลือบผิวเพื่อป้องกันการเกิดสนิม

Block หรือ Carriage (บล็อกหรือแท่นเลื่อน)

เป็นส่วนที่เคลื่อนที่ไปตามราง มีลูกปืนหรือลูกกลิ้งอยู่ภายในเพื่อช่วยลดแรงเสียดทาน มีหลายรูปแบบ เช่น บล็อกสั้น บล็อกยาว หรือบล็อกแบบมีหน้าแปลน (Flange) มีระบบซีลกันฝุ่นเพื่อป้องกันเศษวัสดุหรือฝุ่นเข้าไปภายใน

Balls หรือ Rollers (ลูกปืนหรือลูกกลิ้ง)

เป็นส่วนสำคัญที่ทำให้การเคลื่อนที่เป็นไปอย่างราบรื่นและมีความแม่นยำสูง ลูกปืนแบบ Balls จะใช้ลูกเหล็กกลมเล็ก ๆ ส่วน Rollers จะใช้ลูกกลิ้งที่มีหน้าสัมผัสกว้างกว่า

End Cap และ Seal (ฝาปิดและซีล)

ฝาปิดทั้งสองด้านของบล็อกช่วยให้ลูกปืนไม่หลุดออกและเพิ่มความแข็งแรง ซีลช่วยป้องกันฝุ่นและสิ่งสกปรกเข้าไปในระบบ

Lubrication System (ระบบหล่อลื่น)

ใช้จาระบีหรือน้ำมันหล่อลื่นที่ติดตั้งในบล็อก เพื่อช่วยลดแรงเสียดทานและยืดอายุการใช้งาน บางรุ่นมีระบบเติมจาระบีอัตโนมัติ

Mounting Holes (รูยึด)

ทั้งในส่วนรางและบล็อกมีรูยึดเพื่อการติดตั้งที่สะดวกและมั่นคง

ข้อดีของโครงสร้าง Linear Guide

• การเคลื่อนที่แม่นยำและราบรื่น
• ทนต่อแรงกระแทกและแรงดึง
• ใช้งานได้ยาวนานด้วยการบำรุงรักษาที่เหมาะสม

ตัวอย่างการใช้งาน:

ใช้ในเครื่อง CNC เพื่อเพิ่มความแม่นยำของการตัดและเจาะ ใช้ในเครื่องจักรประกอบอุตสาหกรรม เช่น การขนส่งสินค้าอัตโนมัติ (Conveyor System)
