ทำความรู้จักประเภทของ Linear Guide และการเลือกใช้งาน

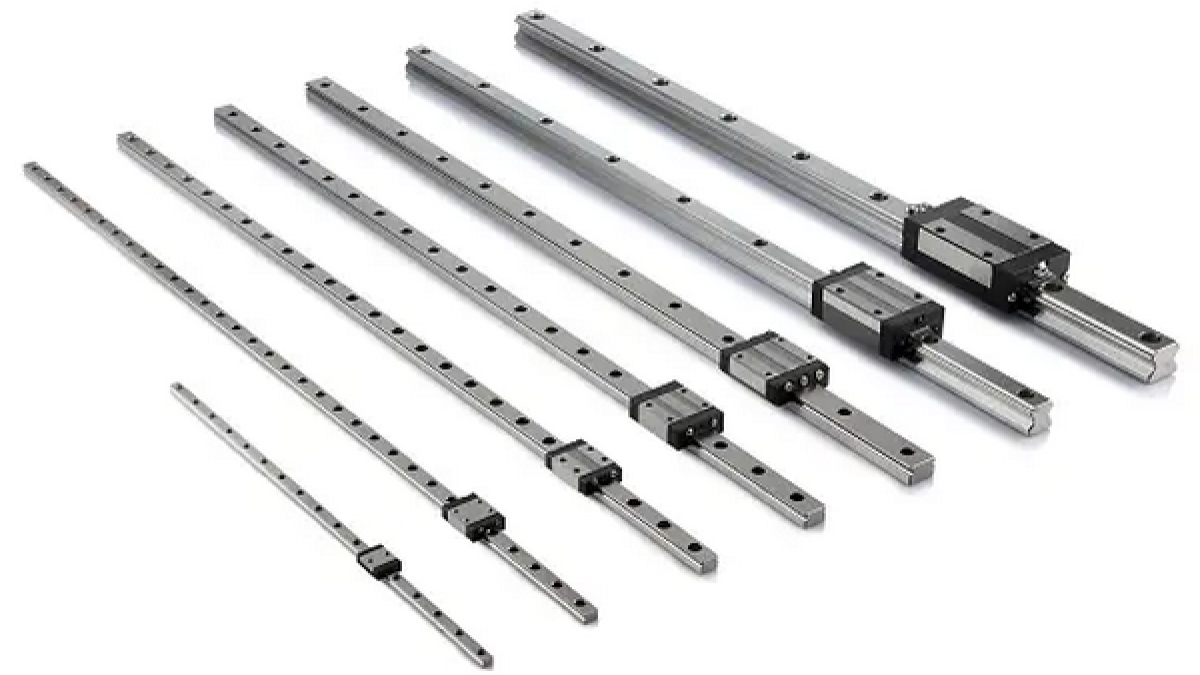

Linear Guide หรือ รางนำทางเชิงเส้น เป็นอุปกรณ์ที่ใช้ในการเคลื่อนที่เชิงเส้น (Straight Line) ภายในเครื่องจักรและระบบอัตโนมัติต่าง ๆ โดยมีหลายประเภทที่เหมาะสมกับการใช้งานที่แตกต่างกันออกไป การเลือกใช้ประเภทของ Linear Guide ให้เหมาะสมกับการใช้งานจะช่วยเพิ่มประสิทธิภาพและอายุการใช้งานของระบบ
ต่อไปนี้คือประเภทต่าง ๆ ของ Linear Guide:

1. Ball Linear Guides (รางลูกปืน)

ลักษณะ: Ball Linear Guides เป็นรางที่ใช้ลูกปืนกลม (Balls) ในการลดแรงเสียดทานระหว่างบล็อก (Block) และราง (Rail)

คุณสมบัติ:

• การเคลื่อนที่ราบรื่นและแม่นยำ
• ลดแรงเสียดทานได้ดี ทำให้เคลื่อนที่ได้เร็วและแม่นยำ
• เหมาะสำหรับการใช้งานที่ต้องการความแม่นยำสูงและมีความเร็วในการเคลื่อนที่
• การใช้งาน: เหมาะกับเครื่อง CNC, หุ่นยนต์อุตสาหกรรม, และเครื่องจักรที่ต้องการการเคลื่อนที่แบบเส้นตรงที่แม่นยำ

2. Roller Linear Guides (รางลูกกลิ้ง)

ลักษณะ: Roller Linear Guides ใช้ลูกกลิ้ง (Rollers) ในการลดแรงเสียดทานระหว่างบล็อกและราง

คุณสมบัติ:

• รองรับน้ำหนักสูง: สามารถรองรับการใช้งานที่มีแรงดึงหรือแรงกระแทกได้ดี ทนทานต่อการใช้งานหนัก เนื่องจากลูกกลิ้งมีพื้นที่สัมผัสมากกว่าลูกปืน
• การเคลื่อนที่ราบรื่น: เนื่องจากแรงเสียดทานต่ำและการกระจายแรงที่ดี
• ความทนทานสูง: อายุการใช้งานยาวนานและทนต่อสภาพการใช้งานที่มีแรงสูง

การใช้งาน: เครื่องจักรหนัก, ระบบขนส่งที่ต้องรองรับน้ำหนักสูง เช่น เครื่องกัด, เครื่องเจาะ หรือเครื่องจักรในอุตสาหกรรมหนักที่ต้องการการเคลื่อนที่ที่มั่นคง

3. Linear Guide แบบ Miniature Type

รางนำทางเชิงเส้นขนาดเล็ก ที่ออกแบบมาให้มีขนาดกะทัดรัดและเหมาะสำหรับการใช้งานในพื้นที่จำกัด
โดยทั่วไปจะใช้ในงานที่ต้องการความแม่นยำสูงและมีขนาดเครื่องจักรหรืออุปกรณ์ที่เล็ก เช่น อุปกรณ์อัตโนมัติขนาดเล็ก, เครื่องพิมพ์ 3D, และเครื่องจักรในอุตสาหกรรมที่มีข้อจำกัดเรื่องพื้นที่

Miniature Linear Guide:เหมาะ เช่น หุ่นยนต์ขนาดเล็ก หรือเครื่องจักรขนาดย่อม

ความแม่นยำสูง:

• ใช้ในอุปกรณ์ที่ต้องการพื้นที่จำกัด เช่น เครื่องมือการผลิตขนาดเล็ก, หุ่นยนต์อุตสาหกรรมขนาดเล็ก, และอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการความแม่นยำ
• การใช้งานของ Miniature Linear Guide:
• เครื่องพิมพ์ 3D: ใช้ในเครื่องพิมพ์ 3D ขนาดเล็กที่ต้องการความแม่นยำในการเคลื่อนที่
• หุ่นยนต์ขนาดเล็ก: ใช้ในหุ่นยนต์อุตสาหกรรมหรือหุ่นยนต์สำหรับการทดลองที่มีขนาดเล็ก
• อุปกรณ์อิเล็กทรอนิกส์: ใช้ในอุปกรณ์ที่ต้องการการเคลื่อนที่ที่มีความแม่นยำสูง เช่น เครื่องมือการตรวจวัด หรืออุปกรณ์ในการทดสอบ
